Schwingungs-Visualisator

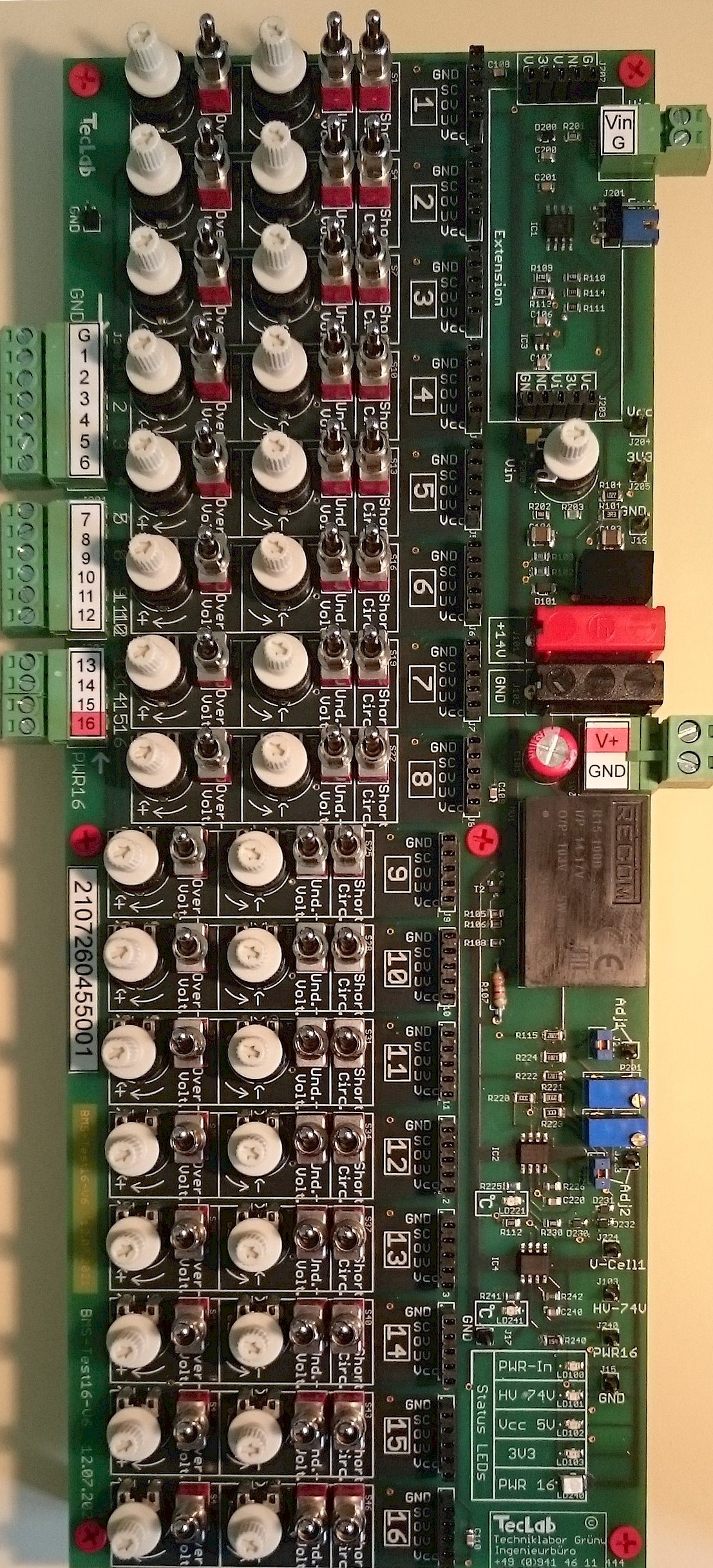

Tester Batteriemanagement-System (BMS)



Testing of BMS-Systems for battery packs with 2 up to 16 lithium cells.

The board simulates a battery pack. Each cell can be simulated with over voltage-, under voltage-, and short circuit characteristic. Cell simulation manually on board or via easy 3V3 interface. Single 12V supply for the board, 40mA supply for the BMS-circuit.

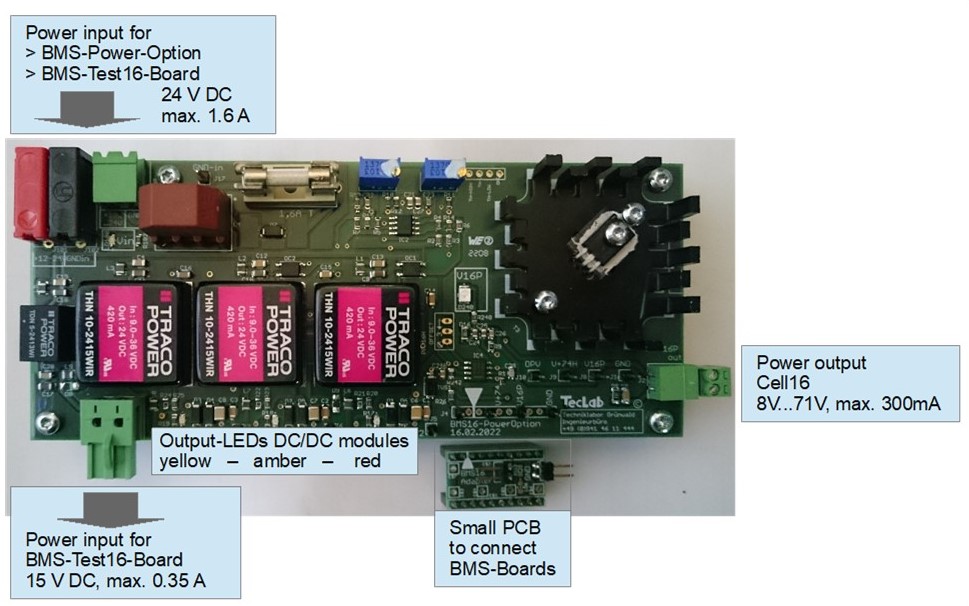

BMS16-Power-Option



The BMS16-Power-Option enlarges the power output from the BMS-Test16-Borads up to 300mA at a maximum voltage of 71V by a separate terminal to drive a BMS circuit. The Power-Option-Board has to be clipped side by side on the BMS-Test16-Board using the 2 pin power connection terminal. Additionally a small PCB unit with double 10 pin headers is used to connect both boards voltage test pins.






C-Digital  Modelleisenbahnsteuerung                  C-Digital-Technik

(Weiterentwicklung von Conrad Digital)



Sept  2022:    Neue Software C-Digital Zentrale V.41 (CDZ)

April 2024:    CDZ V.41 Errata, Einstellverbesserungen:

Bei Betrieb von nur 1 Handregler HRX20K an der Zentrale (SW41) werden Code-Wert-Sendungen zu den Decoder unzuverlässig gesendet (Wert-Sendung wird übergangen). Behebung: >>> CDZ Parameter Code 4 auf Wert 30 einstellen.

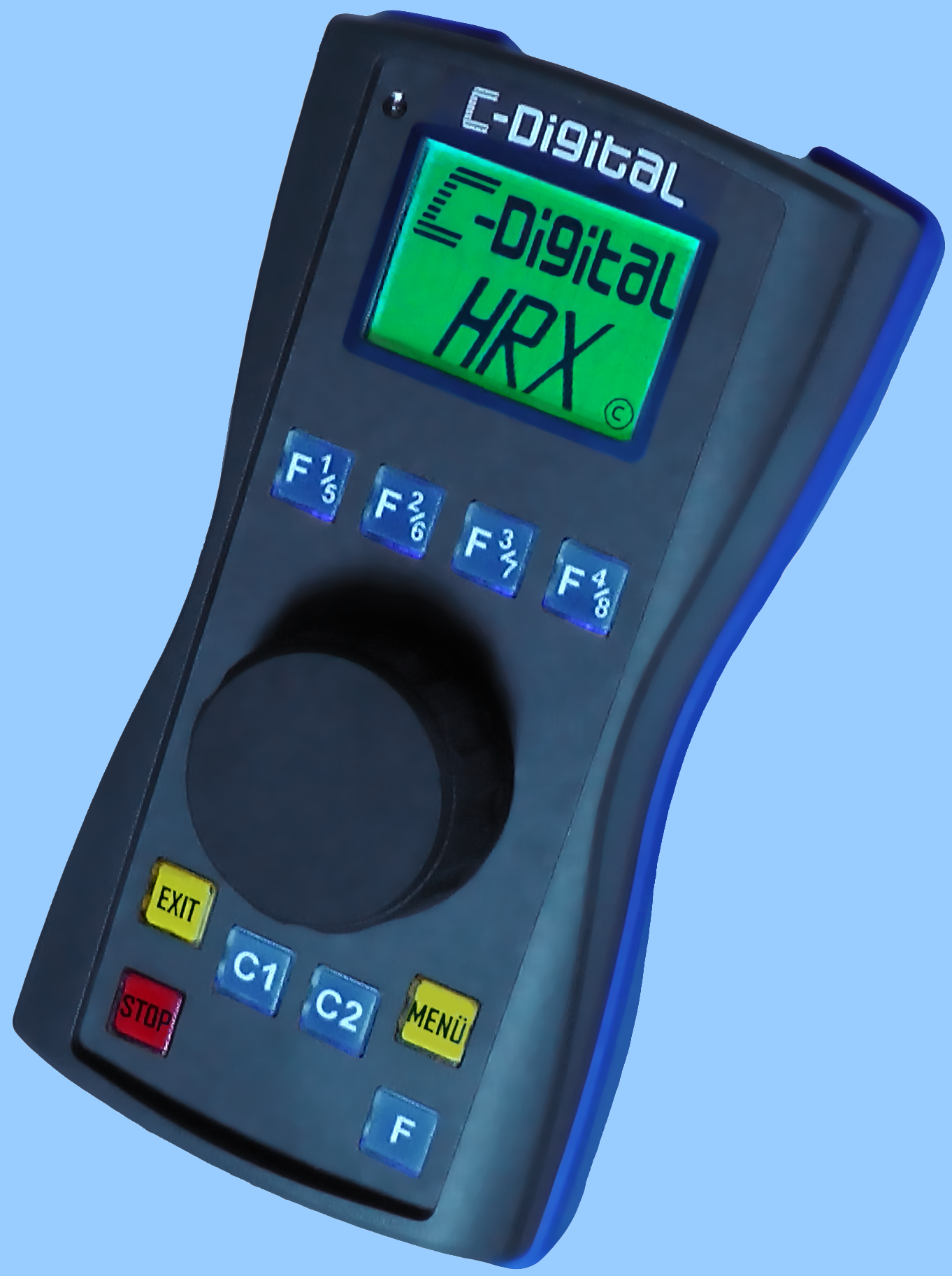

Handregler HRX20F (Funkversion) und HRX20K



Grundlegende Neuentwicklung de C-Digital Handregler. Er ersetzt die bisherigen Conrad-Digital / C-Digital Retro-Handregler

  Aktuelle Software







  HRX20K/F NEU!

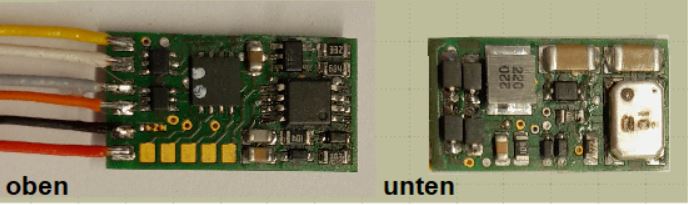

Lok-Decoder

 Upgrade Profi-Decoder Handbuch - A5Ausdruck - Software

  Download Decoder-Software

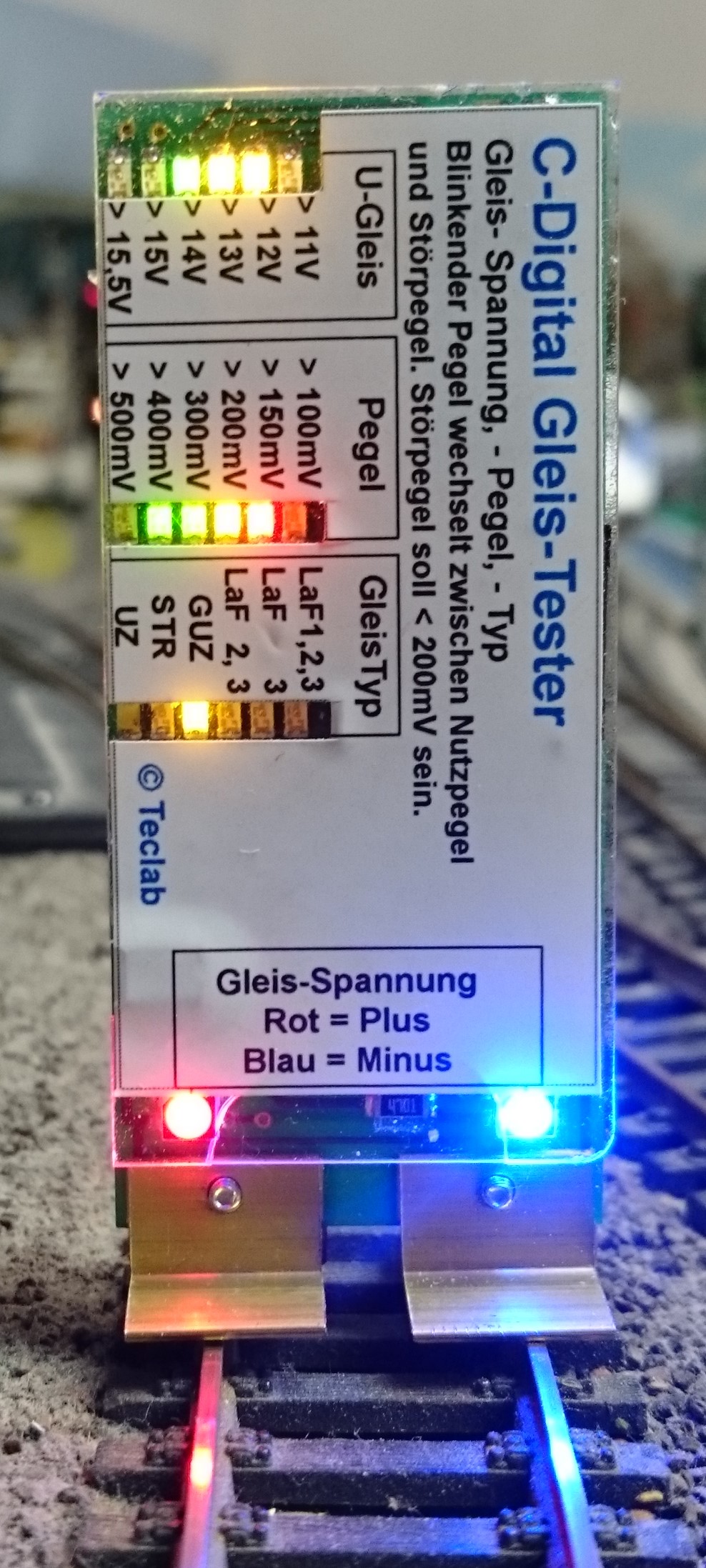

C-Digital-Gleispegeltester   A5Ausdruck



Der Gleispegelmesser wurde weiter verkleinert und es wurden zusätzliche Einstellmöglichkeiten implementiert.


Langsamfahrmodul NEU 2020 A5Ausdruck



zum Anstecken an die C-Digital-Zentrale im Zweileitersystem

Das Modul liefert Anschlüsse für Gleisstrecken für eine automatische Langsamfahrt.



C-Digital  PC-Software:

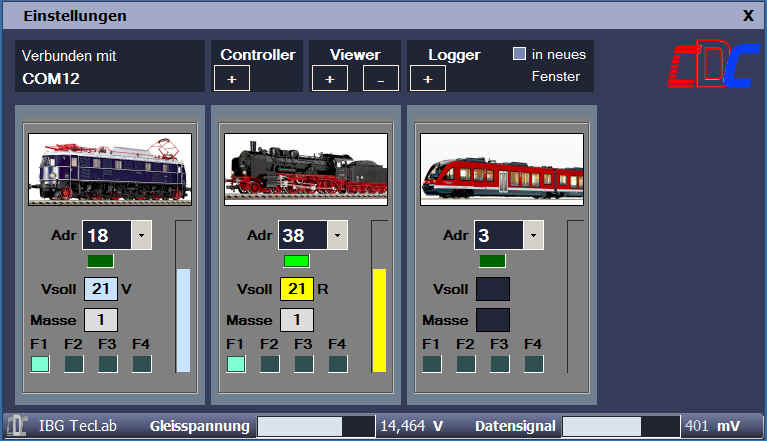

  CDC Controller Viewer Logger   V1.38



 Download:     CDC-Control Trial-Version

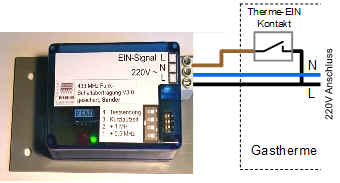

Funk-Schaltübertragung



mit Funktionsüberwachung

Kabelloses Steuern über kurze Funkstrecken (434 od. 868 MHz)

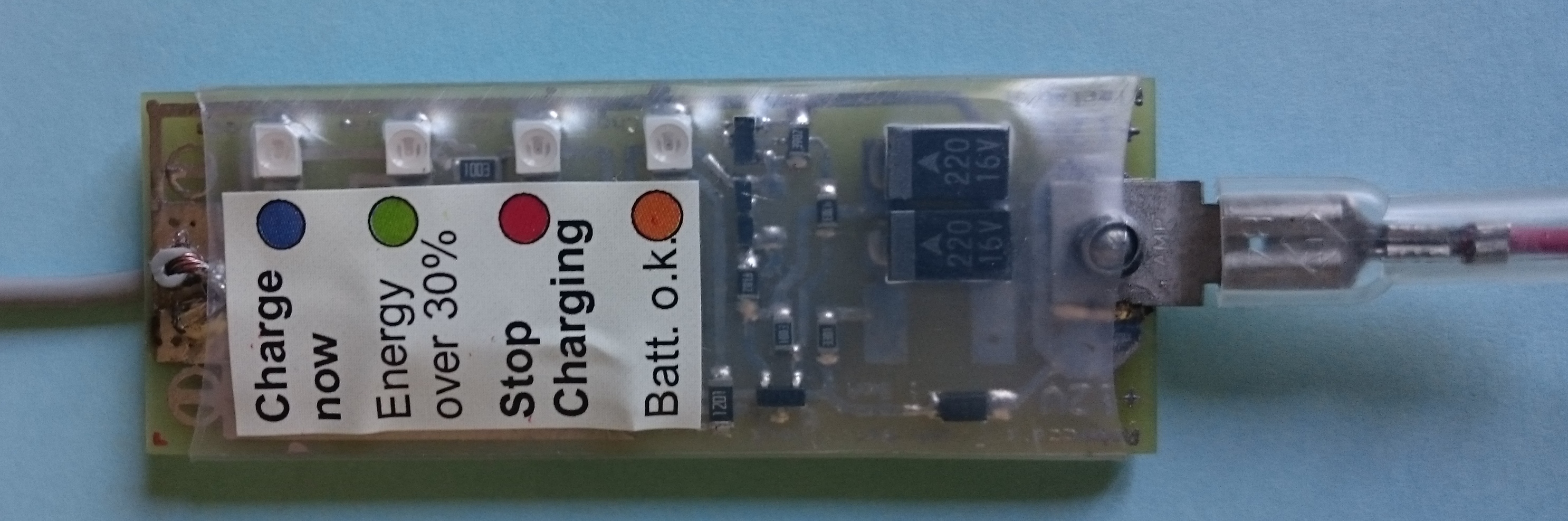

Batterie-Kontrolle



Circuit for monitoring acid lead batteries of 12 Volts

Dimmensions: 62mm  x 22mm  x 5mm without wires

Schaltkreis zur Anzeige des Ladezustands von 12V Bleibatterien

Abmessung: 62mm  x 22mm  x 5mm  ohne Kabel
